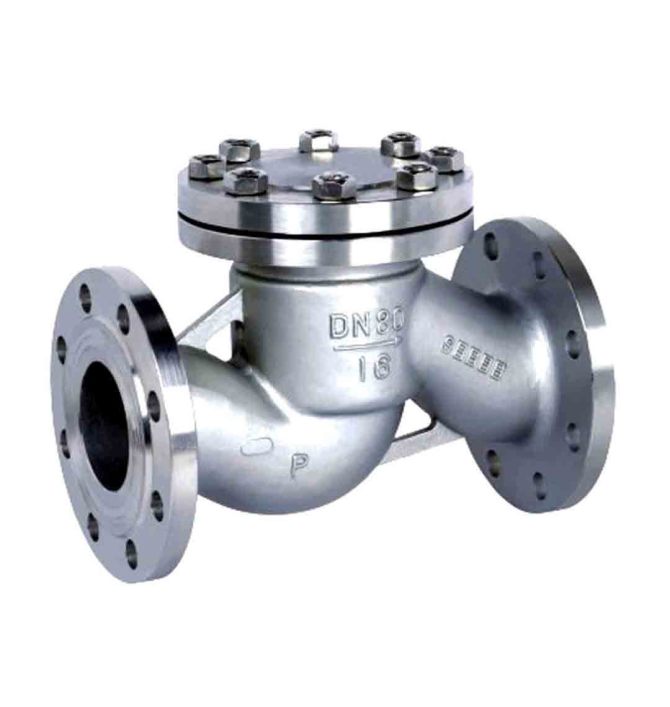

升降式止回阀

产品概述

升降式止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

产品特点

1、止回阀产品设计制造按GB/T 12235设计制造检验，密封可靠，性能优良。
2、阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5、可按用户要求制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

执行标准

设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

技术参数

公称压力	壳体材料			试验压力(Mpa)
PN（MPa）	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	强度试验	液体密封	气体密封
1.6	GFH41H-16C	GFH41Y-16I	GFH41W-16P	GFH41W-16R	2.4	1.8
2.5	GFH41H-25	GFH41Y-25I	GFH41W-25P	GFH41W-25R	3.8	2.8
4.0	GFH41H-40	GFH41Y-40I	GFH41W-40P	GFH41W-40R	6.0	4.4
6.4	GFH41H-64	GFH41Y-64I	GFH41W-64P	GFH41W-64R	9.6	7.1
10.0	GFH41H-100	GFH41Y-100I	GFH41W-100P	GFH41W-100R	15.0	11.0
适用温度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出温度范围，请订货时注明
适用介质	水蒸气、油品等	水蒸气、油品等	硝酸等	醋酸等	超出温度范围，请订货时注明

主要零部件材质

零件名称	材料牌名
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
垫片	石墨缠绕垫片	石墨缠绕垫片	聚四氟乙稀缠绕垫片	聚四氟乙稀缠绕垫片

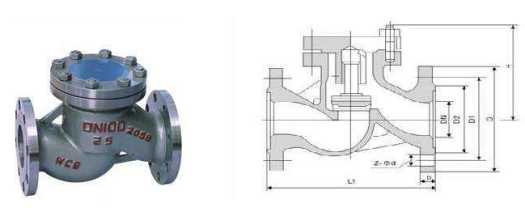

外形结构图

外形尺寸

型号	公称通径DN（mm）	尺寸（mm）								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	S	重量（kg）
GYH41H-16C	25	160	115	85	65	16-2	4-14	65	32	-
	32	180	135	100	78	18-2	4-18	84	36	-
	40	200	145	110	85	18-3	4-18	96	42	-
	50	230	160	125	100	20-3	4-18	115	42	-
	65	290	180	145	120	20-3	4-18	145	50	-
GYH41H-16C	80	310	195	160	135	22-2	8-18	156		-
	100	350	215	180	155	24-3	8-18	170		-
	125	400	245	210	185	26-3	8-18	201		-
	150	480	280	240	210	28-3	8-23	238		-
	200	600	335	295	265	30-3	12-23	245
