产品概述

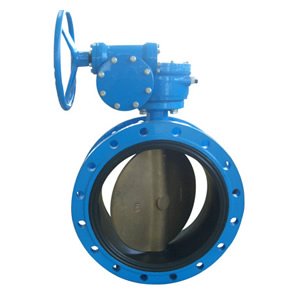

GYD341X法兰式中线软密封衬胶蝶阀，综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。阀体内腔过流部分采用硫化衬胶设计，阀体阀座结合为一整体，具有良好的密封性能。可广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，具有良好的调节和截流性能。
产品特点
1、轴板无销连接、结构紧凑，法兰连接，安装便捷
2、90°启闭，蜗轮传动，操作扭矩小
3、双向密封，性能优良，零件加工性能优越
4、流量特性趋于直线，调节性能好
5、密封副材料可供选择多，可供用户选择
6、阀门可用于管端作放空阀用，性能可靠
7、阀座、阀体有机地结合为一体，使阀门具有较长的使用寿命
执行标准
|
项目名称 |
采用标准 |
|
设计制造验收 |
GB12238-1989 |
|
阀门结构长度 |
GB12221-2005 |
|
阀门法兰连接 |
GB9113-2000 |
|
阀门检验 |
GB/T13927-1992 |
|
阀门标志 |
GB12220-1989 |
主零部件材质
|
序号NO. |
零件名称Part Name |
材料Material |
|
1 |
阀体body |
灰铸铁、球墨铸铁、铸钢、不锈钢 Cast iron,ductile iron,cast steel stainless steel |
|
2 |
阀板board |
球墨铸铁、不锈钢、铝合金 Ductile iron,stainless steel,aluminlum allcy |
|
3 |
阀轴axle |
碳钢、不锈钢 Carbon stem,stainless steel |
|
4 |
阀座seat |
橡胶 Rubber |
|
5 |
密封Seal |
O型圈O type rang |

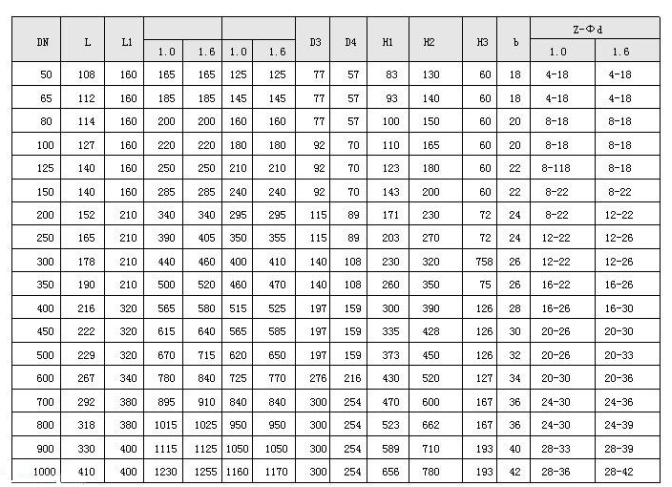

产品外形尺寸
