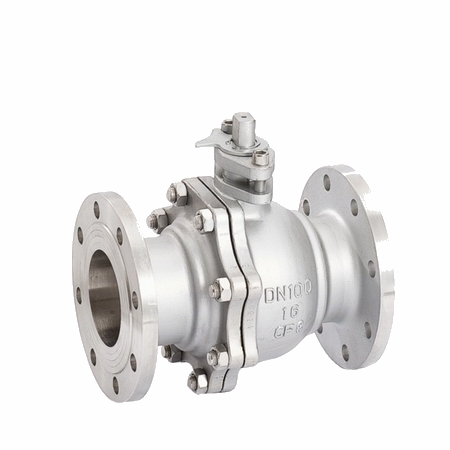

产品概述
不锈钢法兰球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 不锈钢法兰球阀在管路中主要用来做切断、分配和改变介质的流动方向。不锈钢法兰球阀标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。
产品特点
1、流体阻力小、GFQ41浮动式球阀是所有阀类中流体阻力的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
3、的阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
5、由于内件聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,故使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
工作原理
不锈钢法兰球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。浮动球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。
执行标准
设计依据 |
国标系列 |
美标系列 |
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
对焊端 |
GB/T12224 |
ANSI B16.25 |
|
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
结构特点
1、耐火结构:根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大;
2、防静电结构:根据用户的需要,球阀可设计成防静电结构,即在球体与阀杆之间设置导电弹簧,使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下,达到清除静电的目的,避免静电打火点燃介质,确保系统安全。
技术参数
压力等级 |
试验压力(MPa) |
||
公称压力(PN) |
磅级(Class) |
壳体试验 |
密封试验 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
150 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
性能参数
公称通径 |
DN15~DN400 |
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 |
-40~+180℃ -40~+350℃ |
泄漏量 |
0 符合ANSIB16.104 5级标准 |
球体转角 |
90° |
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温)、硬质合金(高温) |
主要零部件材质
序号 |
零件名称 |
材质 |
|
|
|
GB |
ASTM |
1 |
阀体 |
WCB |
A2116-WCB |
2 |
密封圈 |
PTFE、RPP |
PTFE、RPP |
3 |
球体 |
1C18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石体 |
WCB |
A216-WCB |
7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304F/.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料压盖 |
WCB |
A2116-WCB |
10 |
定位片 |
25 |
A105 |
11 |
挡圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
K33 |
A47-667 |
13 |
阀杆 |
1Cr33 |
A276-410 |
14 |
螺钉 |
35 |
A193-B7 |
15 |
止推垫片 |
PTFE |
PTFE |
产品结构图

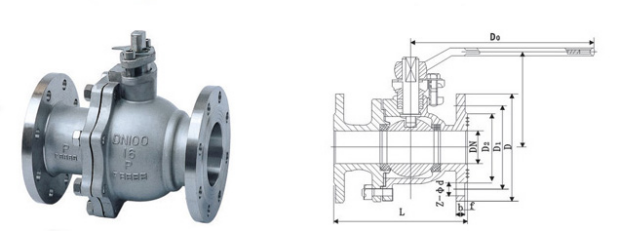

外形尺寸
型号 |
公称通径 DN |
尺寸(mm) |
|||||||
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
||
GYQ41F-16P(R) |
15 |
130 |
95 |
65 |
45 |
60 |
14-2 |
4-14 |
108 |
20 |
140 |
105 |
75 |
55 |
64 |
14-2 |
4-14 |
120 |
|
25 |
150 |
115 |
85 |
65 |
90 |
16-2 |
4-14 |
165 |
|
32 |
165 |
135 |
100 |
78 |
105 |
16-2 |
4-18 |
180 |
|
40 |
180 |
145 |
110 |
85 |
150 |
16-3 |
4-18 |
240 |
|
50 |
200 |
160 |
125 |
100 |
190 |
16-3 |
4-18 |
240 |
|
65 |
220 |
180 |
145 |
120 |
195 |
18-3 |
4-18 |
320 |
|
80 |
250 |
195 |
160 |
135 |
215 |
20-3 |
8-18 |
350 |
|
100 |
280 |
215 |
180 |
155 |
250 |
20-3 |
8-18 |
400 |
|
125 |
320 |
245 |
210 |
185 |
280 |
22-3 |
8-18 |
500 |
|
150 |
360 |
280 |
240 |
210 |
320 |
24-3 |
8-23 |
600 |
|
200 |
400 |
335 |
295 |
265 |
370 |
26-3 |
12-23 |
800 |
|
GYQ41F-25P(R) |
40 |
180 |
145 |
110 |
85 |
160 |
16-3 |
4-18 |
240 |
50 |
200 |
160 |
125 |
100 |
205 |
20-3 |
4-18 |
270 |
|
65 |
220 |
180 |
145 |
120 |
215 |
22-3 |
8-18 |
350 |
|
80 |
250 |
195 |
160 |
135 |
230 |
22-3 |
8-18 |
400 |
|
100 |
280 |
230 |
190 |
160 |
270 |
24-3 |
8-23 |
500 |
|
125 |
320 |
270 |
220 |
188 |
300 |
28-3 |
8-25 |
600 |
|
150 |
360 |
300 |
250 |
218 |
340 |
30-3 |
8-25 |
900 |
|
200 |
400 |
360 |
310 |
278 |
400 |
34-3 |
12-25 |
1100 |
