超薄型电动球阀(即电动对夹球阀)由DSR型电动执行器及超薄球阀组成,和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
阀体形式 |
直通铸造超短阀 |
公称通径 |
DN15~150mm |
公称压力 |
PN1.6、2.5、4.0 6.4 MPa;ANSI 150 300 LB ;JIS 10、20 K |
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
连接形式 |
对夹式、法兰式 |
压盖型式 |
螺母压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
阀芯形式 |
O型球体阀芯 |
流量特性 |
近似快开型 |
执行器型号 |
DSR系列角行程执行机构 |
主要技术参数 |
电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360° |
动作时间:15秒/30秒/60秒、保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位 |
|
防护等级:相当于IP-65、位置测量:可选装开关或电位计、驱动电机:8W/E、进线接口:PE1/2〞进线线锁 |
注:如需详细执行器参数,请进入电动执行器页面进行查阅。
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
允许压差 |
≤ 公称压力(MPa) |
||||||||||
动作范围 |
0~90°,0~360° |
||||||||||
泄露量Q |
按GB/T4213-92,小于额定KV0.01% |
||||||||||
基本误差 |
±1% |
||||||||||
回差 |
±1% |
||||||||||
死区 |
≤1%(可调) |
||||||||||
可调范围 |
250:1 |
350:1 |
|||||||||

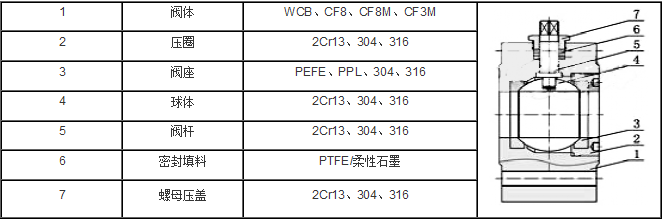

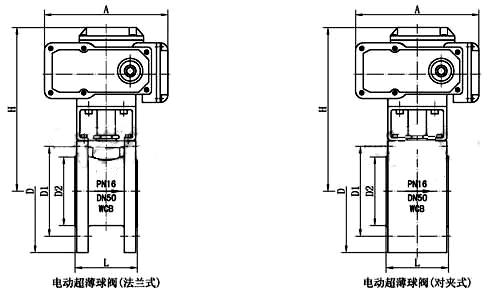

公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
A |
根据阀门压力大小而定。配置机型不同,外形尺寸也不相同。可进入电动执行器页面查阅。 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取数据。
