法兰式气动伸缩蝶阀在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。法兰式气动伸缩蝶阀适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
气动伸缩蝶阀采用标准：
法兰连接尺寸 GB4216.4-84;GB9115.8-8
结构长度GB12221-89
压力试验GB/T13927-92;ZBJ16006-90
|
公称通径DN(mm) |
50~1000 |
||
|
公称压力PN(MPa) |
1.00.6 |
0.25 |
|
|
试验压力 Ps |
强度试验 |
1.50.9 |
0.375 |
|
密封试验 |
1.10.66 |
0.275 |
|
|
适用介质 |
淡水、污水、蒸汽、油类、海水等 |
||
|
适用温度 |
-40℃~200℃ |
||
|

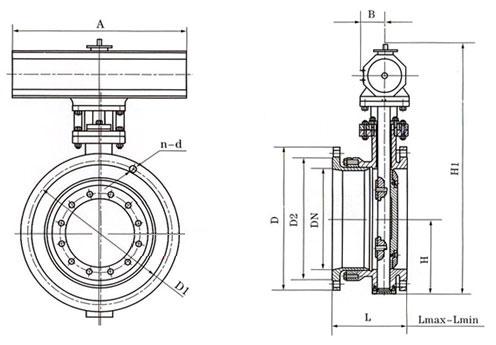

通径(DN) |
L |
LMAX |
LMIN |
D1 |
D |
Z-Φd |
H |
H0 |
A |
B |
Wt/kg |
|
50 |
150 |
163 |
138 |
125 |
165 |
4-18 |
82.5 |
400 |
180 |
65 |
17 |
|
65 |
170 |
188 |
158 |
145 |
185 |
4-18 |
92.5 |
400 |
180 |
65 |
19 |
|
80 |
180 |
192 |
162 |
160 |
200 |
8-18 |
100 |
410 |
245 |
72 |
20 |
|
100 |
190 |
225 |
180 |
180 |
220 |
8-18 |
110 |
430 |
245 |
72 |
25 |
|
125 |
200 |
235 |
190 |
210 |
250 |
8-18 |
125 |
465 |
245 |
72 |
32 |
|
150 |
210 |
240 |
195 |
240 |
285 |
8-22 |
142.5 |
615 |
355 |
93 |
35 |
|
200 |
230 |
265 |
215 |
295 |
340 |
8-22 |
170 |
685 |
355 |
93 |
60 |
|
250 |
250 |
285 |
235 |
350 |
395 |
12-22 |
197.5 |
740 |
550 |
350 |
83 |
|
300 |
270 |
302 |
252 |
400 |
445 |
12-22 |
222.5 |
800 |
600 |
350 |
110 |
|
350 |
290 |
321 |
271 |
460 |
505 |
16-22 |
252.5 |
860 |
600 |
350 |
130 |
|
400 |
310 |
343 |
283 |
515 |
565 |
16-26 |
282.5 |
945 |
600 |
350 |
166 |
|
450 |
330 |
360 |
300 |
565 |
615 |
20-26 |
307.5 |
1000 |
750 |
380 |
210 |
|
500 |
350 |
380 |
320 |
620 |
670 |
20-26 |
335 |
1060 |
750 |
380 |
252 |
|
600 |
390 |
425 |
365 |
725 |
780 |
20-30 |
390 |
1170 |
750 |
380 |
330 |
|
700 |
430 |
465 |
395 |
840 |
895 |
24-30 |
447.5 |
1325 |
750 |
380 |
630 |
|
800 |
470 |
510 |
430 |
950 |
1015 |
24-33 |
507.5 |
1445 |
750 |
380 |
1070 |
|
900 |
510 |
560 |
460 |
1050 |
1115 |
28-33 |
557.5 |
1555 |
450 |
280 |
1700 |
|
1000 |
550 |
600 |
500 |
1160 |
1230 |
28-36 |
615 |
1675 |
650 |
280 |
1950 |
