气动硬密封蝶阀

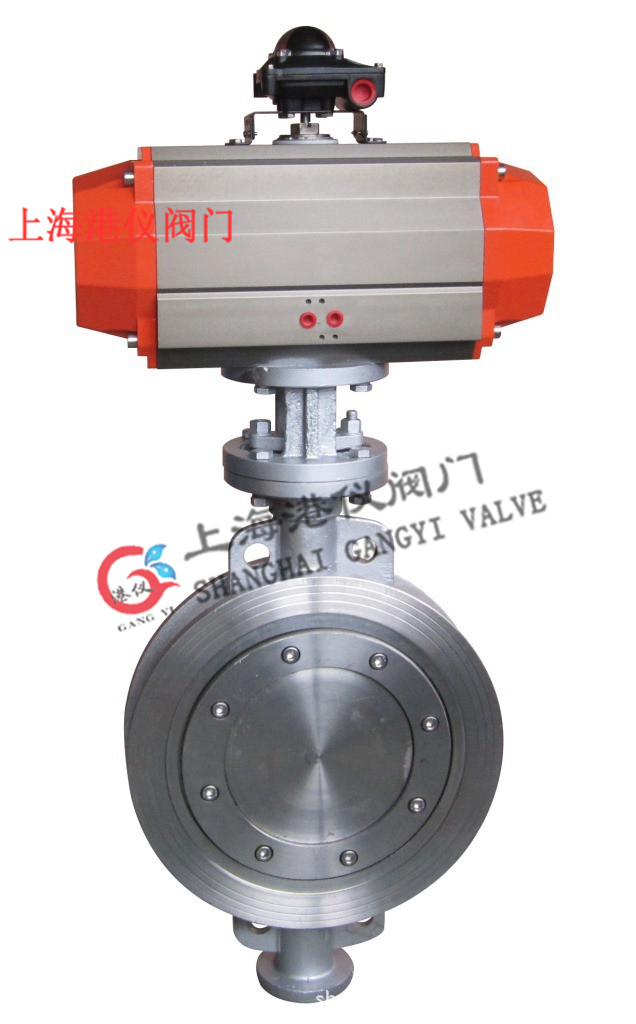

GYD643H 气动硬密封蝶阀

气动硬密封蝶阀产品概述

气动硬密封蝶阀采用多层次金属硬密封结构，由活塞式气动执行器及三偏心蝶阀阀体组成，可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。气动硬密封蝶阀亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该气动硬密封蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动硬密封蝶阀所产生的压力降很小，故具有较好的流量控制特性。气动硬密封蝶阀广泛应用与化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。

气动硬密封蝶阀主要特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。

气动硬密封蝶阀主要技术参数

阀体

阀体形式	直通铸造蝶阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6、2.5MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式	垂直板式(蝶形)
流量特性	调节型(近似等百分比)、开关型(线性)

执行机构

执行器型号	GT系列、ST系列、AT系列、AW系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动硬密封蝶阀主要零件材料

气动硬密封蝶阀主要性能指标

回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV级标准
可调范围R	50：1

气动硬密封蝶阀主要性能规范

公称通径DN(mm)		50-1800
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.6	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等

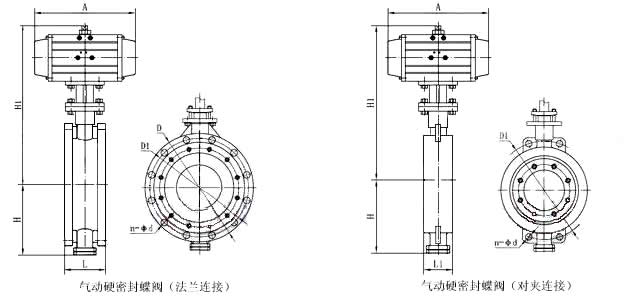

气动硬密封蝶阀主要外形及连接尺寸

公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

108

112

114

127

140

140

152

165

178

190

216

222

229

267

L1

43

46

49

56

64

70

71

76

83

92

102

113

127

154

H

112

115

120

140

170

180

210

240

290

320

350

380

410

470

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

16-26

16-30

20-30

20-33

20-36

H1

根据所配执行机构而定

A、A1

根据阀门所需力矩而定，配置执行器型号不同，外形尺寸也不相同

D

165

185

200

220

250

285

340

405

460

520

580

640

715

840

D1

125

145

160

180

210

240

295

355

410

470

525

585

650

770

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36
H1	根据所配执行机构而定
A、A1	根据阀门所需力矩而定，配置执行器型号不同，外形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770
