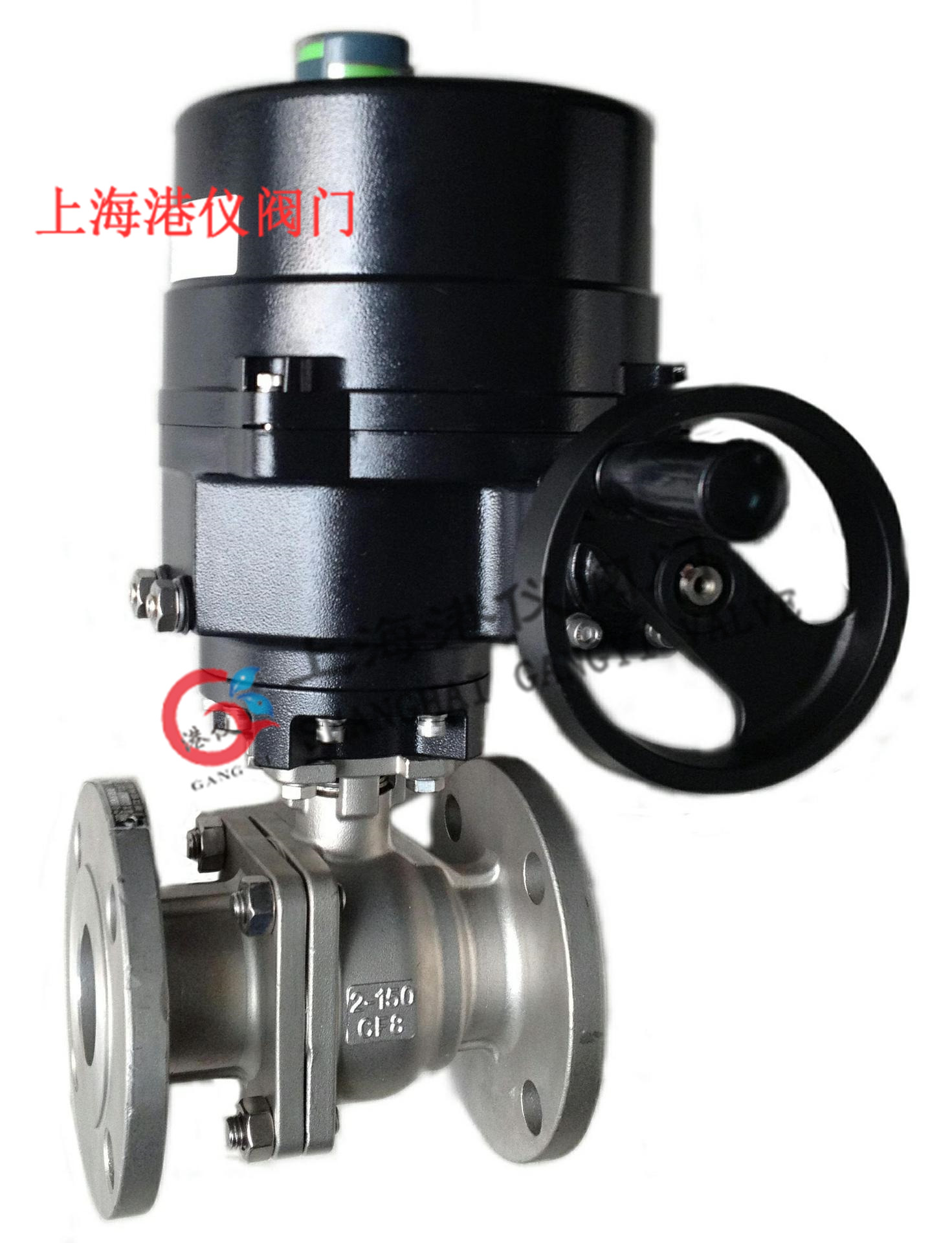

GYQ941 电动调节球阀

电动调节球阀 产品概述

电动调节球阀采用HQ型智能电动执行器及二通球阀阀体组成，适用于两位切断、调节的场合，执行器可采用国产或进口执行器，采用一体化结构，电动执行机构内置伺服系统，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转，智能型电动球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前电动调节球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

电动调节球阀 主要技术参数

阀体

阀内件

执行机构

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

电动调节球阀 主要性能指标

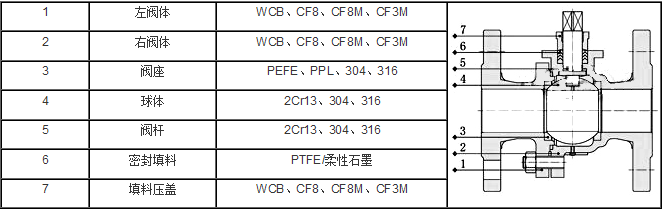

电动调节球阀 主要零件材料

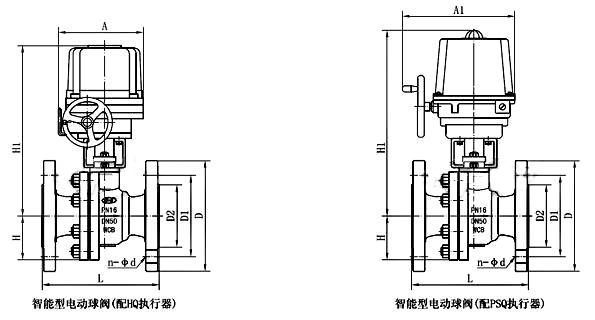

电动调节球阀 主要外形及连接尺寸



公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构型号而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。
