自力式氮封阀

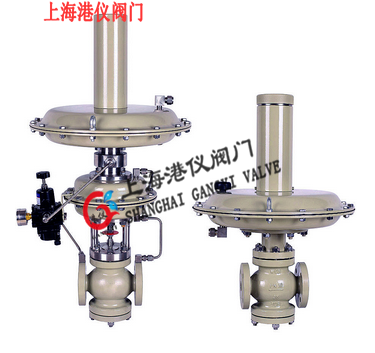

GYZZDQ 自力式氮封阀

一、自力式氮封阀概述

GYZZDQ 自力式氮封阀，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。自力式氮封阀主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

二、自力式氮封阀结构简图

三、自力式氮封阀工作原理

供氮装置（见图1），将设在罐顶的取压点的介质经导压管引入检测机构(7)，介质在检测元件上产生一个作用力与与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)，打开，使阀前气体经减压阀(5)，节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。

泄氮装置（见图2），该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。

四、自力式氮封阀技术参数和性能

阀体

公称通径		DN25、32、40、50、65、80、100mm
公称压力		PN1.0M Pa JB/T79.1-94、79.2-94等
法兰标准
阀体材料		铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料	硬密封	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）不锈钢镶嵌橡胶圈
	软密封
阀杆材料		不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
流量特性		-
使用温度

执行器

压力设定范围(KPa)	0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33 36～44 42～51 49～58 56～66
膜盖材料	A3、A4钢板涂四氟乙烯
膜片材料	丁晴橡胶、乙炳橡胶、氟橡胶、耐油橡胶

性能

设定值偏差±5%		允许泄露量
允许泄露量	标准型	IV级（符合GB/T4312-92标准）
允许泄露量	严密型	VI级（符合GB/T4312-92标准）

五、自力式氮封阀额定流量系数、额定行程、性能

GYZZDG供氮装置

公称通径DN	25									32	40	50	65	80	100
阀座通径Dn	5	6	7	8	10	12	15	20	25	32	40	50	65	120	100
流量系数Kv	0.2	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	20	30	48	75	120	190
额定行程L	8									10		14	20		25

GYZZDX泄氮装置

公称通径DN	20	25	32	40	50	65	80	100
阀座通径Dn	20	25	32	40	50	65	80	100
流量系数Kv	6.9	11	20	30	48	75	120	190
额定行程L	8		10		14	20		25

六、自力式氮封阀外形尺寸

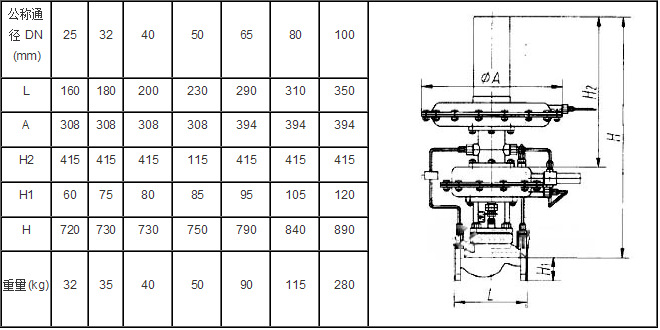

供氮装置外形尺寸及重量

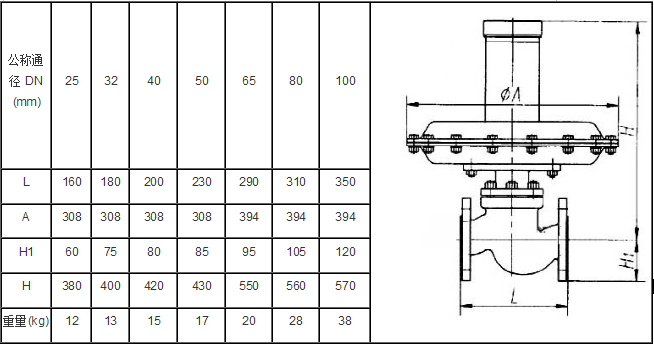

泄氮装置外形尺寸及重量
