阀体型式：

直通锻造阀体

公称通径：

DN5、8、10、15、20、25mm

公称压力：

PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa

CLASS 150、300、 600、900、1500 Lb

JIS 10K、20K、30K、40K

连接方式：

螺纹：（适用于 1”以下）

焊接：SW、BW

法兰距：

符合IEC 534

阀盖形式：

阀体一体型

填　　料：

V型聚四氟乙烯、柔性石墨填料等

密封垫：

金属夹石墨密封垫、聚四氟乙烯垫

执行机构：

气动：多弹簧执行机构

电动：3810L系列 、PSL系列

阀芯型式：

单座柱塞

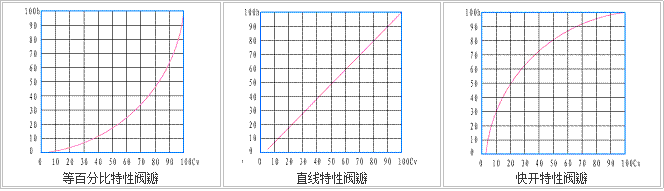

流量特性：

等百分比、线性 、快开

内件材质：

标准材质组合及使用温度、压力范围请参阅附录

阀体

型式

直通

阀盖

型式

阀体一体型

材质

WCB、WC9、304、316等

材质

WCB、WC9、304、316等

阀芯

特性

直线、等百分比、快开

填料

“V”型PTFE、柔性石墨

材质

304、304+STL/PTFE、316、316+STL/PTFE

执行器

气动:见表5

电动:见表5

定位器

电气阀门定位器、智能型数字定位器

附件

电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

表2．本体材质为碳钢

表3．本体材质为不锈钢

阀门尺寸inch(mm)

阀门尺寸(mm)

额定行程(mm)

额定Cv值

阀门开度%行程

等百分比性

直线特性

10%

30%

50%

70%

100%

10%

30%

50%

70%

100%

3/4
(20)

5

10

0.04

0.11

0.24

0.62

0.8

0.09

0.27

0.35

0.64

0.9

8

16

0.09

0.17

0.34

0.95

1.6

0.27

0.68

1.09

1.49

1.8

10

0.14

0.27

0.53

1.48

2.5

0.42

1.06

1.69

2.32

2.8

15

0.22

0.43

0.85

2.37

4

0.67

1.66

2.65

3.65

4.4

20

0.34

0.68

1.35

3.74

6.3

1.05

2.60

4.16

5.72

6.9

阀门尺寸 inch

L

B

气动

H1

H2

A

1/5

5

75

26

21

209

200

1/4

8

75

26

21

209

200

3/8

10

95

32

25

215

200

1/2

15

120

38

30

235

200

3/4

20

120

42

32

240

200
