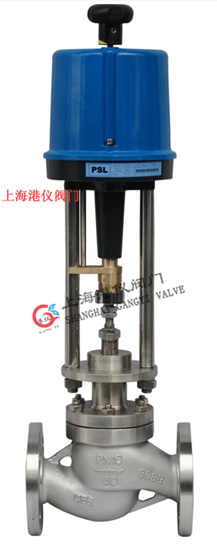

GYZRSP系列电动单座调节阀
GYZRSP系列电动单座调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。
GYZRSP电动单座调节阀，是由3810L系列电子式电动执行机构和单座调节阀组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入信号及电源即可控制运转，连接简单，调节机构阀芯采用顶导向，适用于对泄漏量要求严，阀前后压差低及有一定粘度和含有纤维介质的场合。另可选择多弹簧气动簿膜执行机构组合成气动薄膜单座调节阀。
阀体部分：
|
阀体型式： |
直通铸造球型阀 |
|
公称通径： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
|
公称压力： |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
|
ANSI 150、300、 600Lb |
|
|
JIS 10K、20K、30K、40K |
|
|
连接方式： |
法兰：FF、RF、RTJ、等 |
|
螺纹：（适用于 1”以下） |
|
|
焊接：SW、BW |
|
|
法兰距： |
符合IEC 534 |
|
阀盖形式： |
标准型、加长型（散热、低温、波纹管密封） |
|
填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
|
密封垫： |
金属夹石墨密封垫、聚四氟乙烯垫 |
|
执行机构： |
气动：多弹簧执行机构 、单弹簧执行机构 |
|
电动：3810L系列 、PSL系列 |

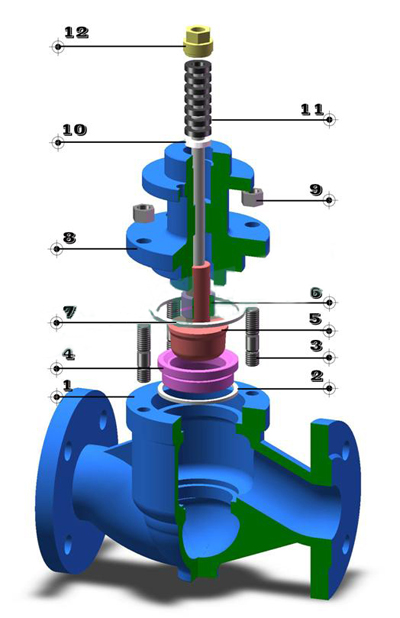

阀内部件：
|
阀芯型式： |
单座柱塞 |
|

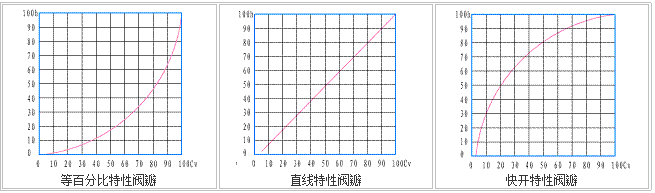

流量特性： |
等百分比、线性 、快开 |
|
内件材质： |
标准材质组合及使用温度、压力范围请参阅附录 |
表1．可提供的用户选择
|
阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
|
材质 |
WCB、WC9、304、316等 |
材质 |
WCB、WC9、304、316等 |
||
|
阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、柔性石墨、波纹管 |
|
|
材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
||||
|
执行器 |
气动:见表8 |
||||
|
电动:见表7 |
|||||
|
定位器 |
电气阀门定位器、智能型数字定位器 |
||||
|
附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
||||
|
表2．本体材质为碳钢
表3．本体材质为不锈钢
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
表4．GYZRSP电动单座调节阀尺寸及缩腔型内件与行程额定Cv值：
|
阀门尺寸inch(mm) |
